Dach krokwiowo-jętkowy to popularna konstrukcja dachowa. Łączy elementy dachu krokwiowego z dodatkowymi wzmocnieniami - jętkami. To poziome belki między krokwiami. Zwiększają stabilność i wytrzymałość dachu. Kąt nachylenia wynosi od 30 do 67 stopni. Konstrukcja składa się z krokwi, jętek i belki wiązarowej. Umożliwia budowę dachów o większej rozpiętości, od 5 do 12 metrów. Jest odpowiednia dla różnych typów budynków.
Najważniejsze informacje:- Łączy elementy dachu krokwiowego z jętkami
- Kąt nachylenia: 30-67 stopni
- Większa stabilność i wytrzymałość
- Umożliwia rozpiętość 5-12 metrów
- Odpowiedni dla domów jednorodzinnych i budynków z poddaszem użytkowym
- Wymaga dokładnych obliczeń statycznych
Czym jest dach krokwiowo-jętkowy?

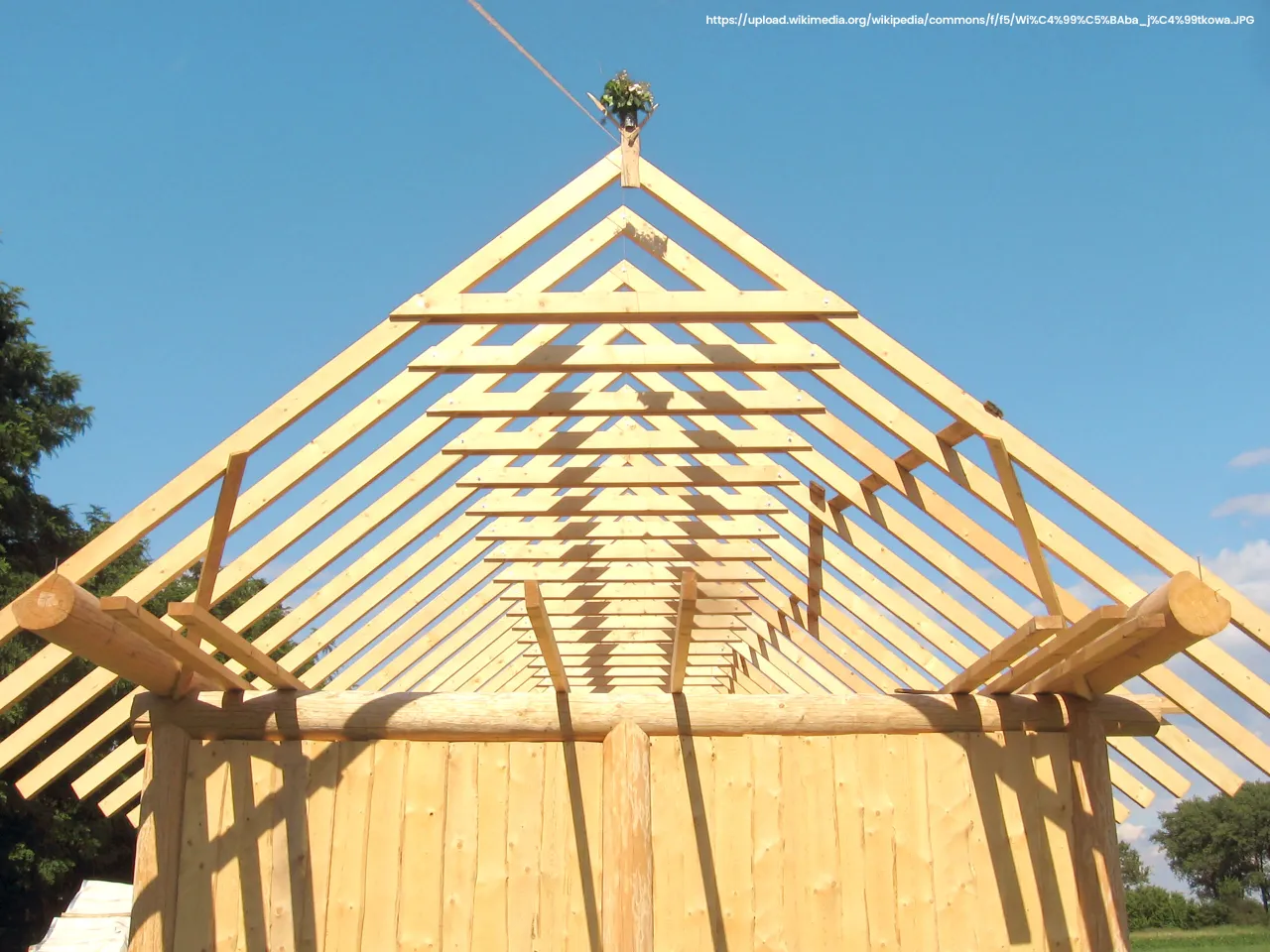

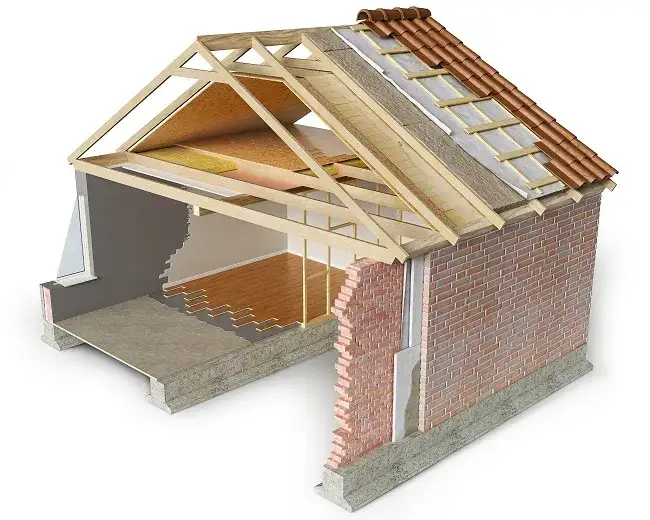

Dach krokwiowo-jętkowy, znany również jako dach jętkowy, to popularna konstrukcja dachu łącząca elementy tradycyjnego dachu krokwiowego z dodatkowymi wzmocnieniami w postaci jętek. To rozwiązanie zwiększa stabilność i wytrzymałość całej więźby dachowej.
Charakterystyczną cechą tej konstrukcji jest obecność poziomych belek - jętek - mocowanych między krokwiami. Dach krokwiowo-jętkowy umożliwia budowę konstrukcji o większej rozpiętości ścian, zwykle od 5 do 12 metrów. Kąt nachylenia takiego dachu wynosi zazwyczaj od 30 do 67 stopni, co czyni go wszechstronnym rozwiązaniem dla różnych typów budynków.
Elementy konstrukcyjne dachu krokwiowo-jętkowego
Krokwie - główny element nośny
Krokwie dachowe to podstawowe elementy nośne dachu krokwiowo-jętkowego. Tworzą one spadek dachu i łączą się w szczytowej części, przenosząc obciążenia na ściany lub belkę wiązarową. Najczęściej wykonuje się je z drewna sosnowego lub świerkowego, choć stosowane są również krokwie stalowe.
Jętki - element wzmacniający konstrukcję
Jętki dachowe pełnią kluczową rolę w stabilizacji dachu krokwiowo-jętkowego. Te poziome belki usztywniają krokwie, zapobiegając ich ugięciu pod wpływem obciążeń. Montuje się je mniej więcej w połowie wysokości krokwi, łącząc je za pomocą specjalnych złączy ciesielskich lub stalowych.
Belka wiązarowa - podstawa konstrukcji
Belka wiązarowa stanowi fundament konstrukcji dachu krokwiowo-jętkowego. Służy jako punkt mocowania dla krokwi, zapewniając stabilność całej konstrukcji. Łączy się ją z murłatą i ścianami nośnymi, tworząc solidną podstawę dla pozostałych elementów więźby dachowej.
Czytaj więcej: Podbitka z blachy płaskiej: zalety, rodzaje i montaż - poradnik
Kąt nachylenia dachu krokwiowo-jętkowego
Dach krokwiowo-jętkowy charakteryzuje się kątem nachylenia od 30 do 67 stopni. Kąt ten wpływa znacząco na funkcjonalność i estetykę dachu. Większy kąt zapewnia lepsze odprowadzanie wody i śniegu, ale zwiększa wysokość budynku i koszty materiałów.
| Kąt nachylenia | Zastosowanie |
|---|---|
| 30-40° | Domy jednorodzinne, budynki gospodarcze |
| 41-50° | Budynki z poddaszem użytkowym |
| 51-67° | Obiekty sakralne, budynki historyczne |
Zalety stosowania dachu krokwiowo-jętkowego
Większa rozpiętość konstrukcji
Dach krokwiowo-jętkowy umożliwia budowę konstrukcji o znacznie większej rozpiętości niż tradycyjne dachy krokwiowe. Dzięki temu sprawdza się w budynkach o szerokości nawet do 12 metrów. To idealne rozwiązanie dla przestronnych domów jednorodzinnych czy obiektów użyteczności publicznej.
Stabilność i odporność na obciążenia
Zastosowanie jętek znacząco zwiększa stabilność konstrukcji dachu. Dach jętkowy lepiej opiera się obciążeniom, takim jak napór wiatru czy ciężar zalegającego śniegu. Ta cecha czyni go szczególnie przydatnym w regionach o intensywnych opadach śniegu lub silnych wiatrach.
Elastyczność w doborze pokrycia dachowego
Dach krokwiowo-jętkowy pozwala na zastosowanie różnorodnych materiałów pokryciowych. Od lekkich blachodachówek po ciężkie dachówki ceramiczne - konstrukcja radzi sobie z różnymi obciążeniami.
- Blachodachówka
- Dachówka ceramiczna
- Dachówka betonowa
- Gont bitumiczny
- Blacha na rąbek stojący
Wyzwania związane z dachem krokwiowo-jętkowym
Koszty budowy
Dach krokwiowo-jętkowy może być droższy w wykonaniu niż prostsze konstrukcje dachowe. Wynika to z większej ilości materiału i bardziej skomplikowanego procesu montażu. Na cenę wpływają głównie jakość użytego drewna, rodzaj pokrycia dachowego oraz stopień skomplikowania projektu.
Wymagania projektowe i obliczenia statyczne
Projektowanie dachu krokwiowo-jętkowego wymaga precyzyjnych obliczeń statycznych. To kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Błędy w projektowaniu mogą prowadzić do poważnych problemów strukturalnych, a nawet zawalenia się dachu.
- Klimat i lokalne warunki pogodowe
- Planowaną funkcję poddasza
- Budżet na materiały i robociznę
- Dostępność wykwalifikowanych wykonawców
- Zgodność z lokalnym planem zagospodarowania przestrzennego
Zastosowania dachu krokwiowo-jętkowego w budownictwie
Dach krokwiowo-jętkowy sprawdza się najlepiej w domach jednorodzinnych z użytkowym poddaszem. Świetnie nadaje się też do budynków o dużej rozpiętości, takich jak hale sportowe czy kościoły. W ostatnich latach zyskuje popularność w nowoczesnej architekturze, gdzie wykorzystuje się go w projektach łączących tradycję z innowacją.
Jak dach krokwiowo-jętkowy wypada na tle innych konstrukcji?
W porównaniu z dachem płatwiowo-kleszczowym, dach jętkowy oferuje większą swobodę w aranżacji przestrzeni poddasza. Jest jednak nieco trudniejszy w wykonaniu. Z kolei dach mansardowy zapewnia więcej przestrzeni użytkowej, ale dach krokwiowo-jętkowy jest prostszy w konstrukcji i tańszy w realizacji.
| Typ dachu | Rozpiętość | Koszt | Trudność wykonania |
|---|---|---|---|
| Krokwiowo-jętkowy | Do 12m | Średni | Średnia |
| Płatwiowo-kleszczowy | Do 10m | Niski | Niska |
| Mansardowy | Do 15m | Wysoki | Wysoka |
Projektowanie i budowa dachu krokwiowo-jętkowego
Kluczowe etapy procesu projektowego
- Analiza potrzeb i warunków lokalnych
- Wstępny projekt i obliczenia statyczne
- Dobór materiałów konstrukcyjnych
- Optymalizacja rozstawu elementów nośnych
- Przygotowanie szczegółowej dokumentacji technicznej
Wskazówki dotyczące prawidłowego montażu
Kluczem do udanego montażu dachu krokwiowo-jętkowego jest precyzja i dbałość o detale. Szczególną uwagę należy zwrócić na prawidłowe połączenia krokwi z jętkami oraz belką wiązarową. Warto stosować certyfikowane łączniki ciesielskie, które zapewnią trwałość konstrukcji.
Najczęstsze błędy to nieprawidłowy rozstaw jętek oraz niedokładne wykonanie połączeń. Unikaj też stosowania drewna o zbyt wysokiej wilgotności, które może się odkształcać po montażu.
Dach krokwiowo-jętkowy: Solidne rozwiązanie dla nowoczesnego budownictwa
Dach krokwiowo-jętkowy to wszechstronna i efektywna konstrukcja, która łączy tradycję z nowoczesnością. Dzięki zastosowaniu jętek, oferuje zwiększoną stabilność i możliwość budowy dachów o większej rozpiętości, co czyni go idealnym wyborem dla różnorodnych projektów - od domów jednorodzinnych po obiekty użyteczności publicznej.
Choć wiąże się z pewnymi wyzwaniami, takimi jak wyższe koszty i konieczność precyzyjnych obliczeń statycznych, zalety dachu jętkowego często przeważają. Elastyczność w doborze pokrycia dachowego, odporność na obciążenia oraz możliwość efektywnego wykorzystania przestrzeni poddasza to kluczowe atuty tej konstrukcji.
Wybierając dach krokwiowo-jętkowy, inwestorzy i projektanci powinni dokładnie rozważyć specyfikę projektu, warunki lokalne oraz długoterminowe korzyści. Przy prawidłowym wykonaniu, ta konstrukcja dachu zapewnia nie tylko funkcjonalność, ale i estetykę, stanowiąc trwałe i efektywne rozwiązanie dla współczesnego budownictwa.
