Belki drewniane to kluczowe elementy konstrukcyjne w budownictwie. Stosuje się je głównie w stropach i dachach. Ich wymiary i właściwości zależą od konkretnego zastosowania oraz obciążeń, które muszą przenosić. Belki występują w różnych rozmiarach, od małych 10x10 cm do dużych 19x28 cm. Mogą mieć nawet 15 metrów długości. W stropach układa się je co 60-90 cm. Ważne są też proporcje - optymalny stosunek to 5:7. Belki wykonuje się z drewna litego lub klejonego. To drugie jest mocniejsze.
Najważniejsze informacje:- Belki drewniane są podstawą stropów i dachów
- Wymiary zależą od obciążenia i przeznaczenia
- Długość może sięgać 15 metrów
- Rozstaw w stropach: 60-90 cm
- Optymalne proporcje przekroju to 5:7
- Stosuje się drewno lite lub klejone
- Drewno klejone jest wytrzymalsze
- Belki używa się w domach drewnianych i murowanych

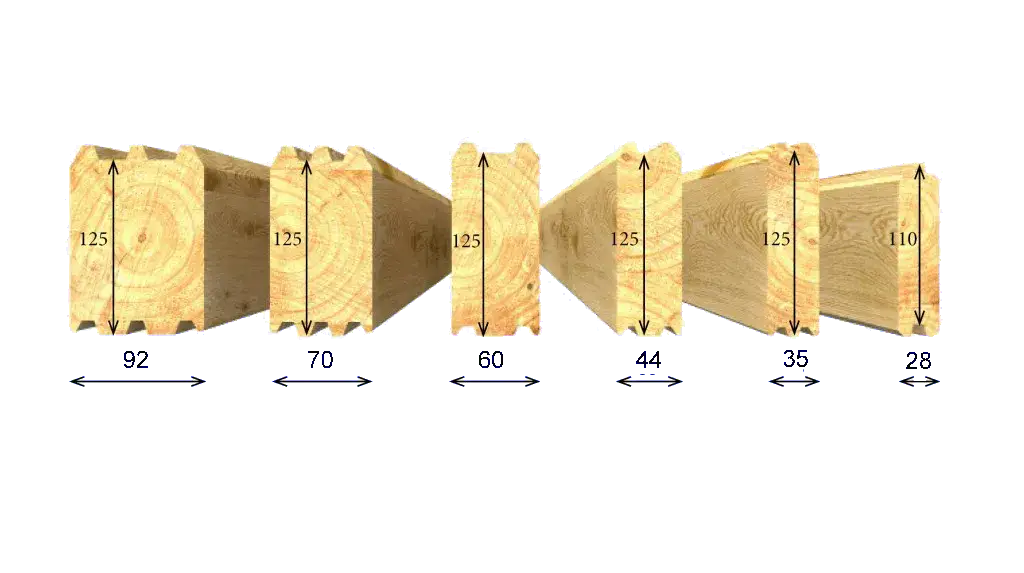

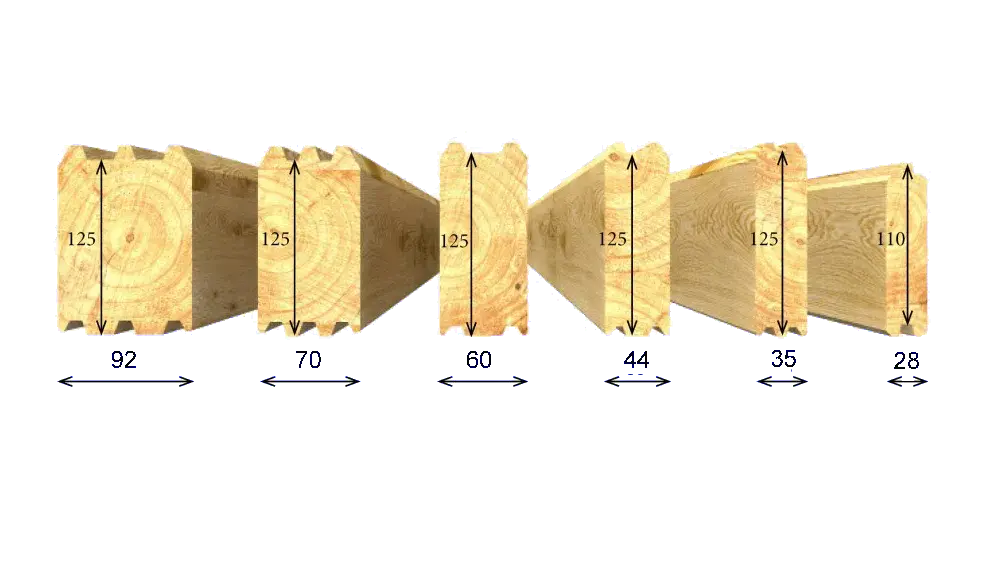

Standardowe przekroje belek drewnianych
Wymiary belek drewnianych różnią się w zależności od ich kształtu. Belki kwadratowe mają jednakową szerokość i wysokość, podczas gdy prostokątne charakteryzują się różnymi wymiarami boków, co wpływa na ich właściwości nośne.
Typowe przekroje belek drewnianych o kształcie kwadratowym to:
- 10 x 10 cm
- 12 x 12 cm
- 15 x 15 cm
Standardowe rozmiary belek prostokątnych wahają się od 8/15 cm do 19/28 cm. Wybór konkretnych wymiarów zależy od planowanego obciążenia i rozpiętości konstrukcji.
Długości i rozpiętości belek drewnianych

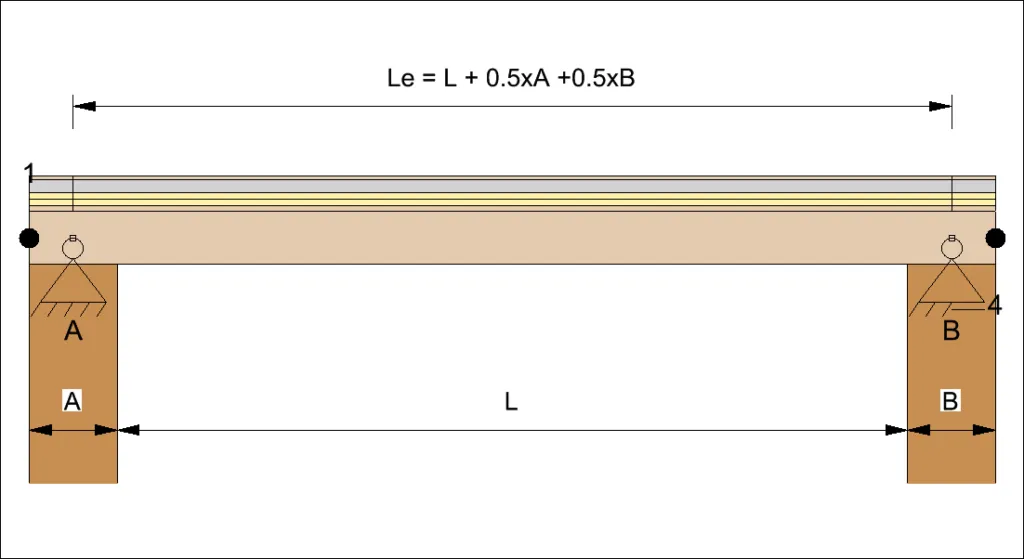

Długość belek stropowych może sięgać nawet 15 metrów. To sprawia, że są niezwykle wszechstronne w zastosowaniach budowlanych. Maksymalna rozpiętość to odległość między podporami, na których opiera się belka.
| Zastosowanie | Typowa długość (m) | Maksymalna rozpiętość (m) |
|---|---|---|
| Strop w domu jednorodzinnym | 4-6 | 5 |
| Konstrukcja dachu | 6-10 | 8 |
| Budynki przemysłowe | 10-15 | 12 |
Optymalny rozstaw belek w konstrukcjach stropowych
Rozstaw belek to kluczowy parametr wpływający na stabilność stropu. Określa on odległość między osiami sąsiadujących belek.
Zalecany rozstaw belek konstrukcyjnych wynosi od 60 do 90 cm. Mniejszy rozstaw zwiększa sztywność konstrukcji, ale wymaga użycia większej ilości materiału. Większy rozstaw pozwala zaoszczędzić na materiale, ale może obniżyć stabilność stropu.
Jak dobrać rozstaw belek do obciążenia stropu?
Dobór wymiarów belek drewnianych zależy od przewidywanego obciążenia. Im większe obciążenie, tym mniejszy powinien być rozstaw. Przy lekkich stropach możemy pozwolić sobie na większe odległości między belkami. Zawsze należy jednak uwzględnić zalecenia projektowe i normy budowlane.
Czynniki wpływające na dobór rozstawu:
- Przewidywane obciążenie użytkowe
- Ciężar własny konstrukcji
- Wymiary i właściwości belek
- Rodzaj pokrycia stropowego
Proporcje i zasady projektowania belek drewnianych
Optymalne proporcje przekroju belki to około 5:7 (szerokość do wysokości). Taki stosunek zapewnia najlepszą równowagę między wytrzymałością a ekonomią materiału.
Długość oparcia belki na murze powinna być równa jej wysokości. To kluczowa zasada, która gwarantuje stabilne przenoszenie obciążeń na ściany nośne.
Wpływ wymiarów na nośność i zastosowanie belek
Wymiary belek drewnianych mają kluczowy wpływ na ich nośność. Większy przekrój oznacza wyższą wytrzymałość, ale także większy ciężar własny. Wysokość belki ma większy wpływ na nośność niż jej szerokość.
Odpowiednie wymiary belek drewnianych determinują ich zastosowanie. Masywne belki sprawdzą się w konstrukcjach dachowych, podczas gdy mniejsze mogą być użyte w lekkich stropach.
Kiedy stosować belki o większych przekrojach?
Belki o większych wymiarach są niezbędne przy dużych obciążeniach. Stosuje się je w budynkach przemysłowych, halach czy mostach. Większe przekroje są też konieczne przy długich rozpiętościach, gdzie standardowe wymiary nie zapewniłyby wystarczającej nośności.
Przykłady zastosowań belek o dużych przekrojach:
- Konstrukcje dachów o dużej rozpiętości
- Stropy w budynkach użyteczności publicznej
- Podpory w konstrukcjach mostowych
Belki z drewna litego vs. drewno klejone
Belki z drewna litego są tradycyjnym rozwiązaniem, ale mają ograniczenia wymiarowe. Drewno klejone warstwowo (BSH) pozwala na tworzenie belek o większych przekrojach i długościach. BSH charakteryzuje się też większą stabilnością wymiarową i odpornością na odkształcenia.
| Typ belki | Typowe wymiary (cm) | Maksymalna długość (m) |
|---|---|---|
| Drewno lite | 10x10 do 20x20 | 6-8 |
| Drewno klejone (BSH) | 14x32 do 24x100 | 30+ |
Maksymalne dopuszczalne ugięcie belek drewnianych
Ugięcie to odkształcenie belki pod wpływem obciążenia. Jest kluczowym parametrem określającym użyteczność konstrukcji. Maksymalne dopuszczalne ugięcie wynosi 1/300 rozpiętości belki.
Przekroczenie dopuszczalnego ugięcia może prowadzić do pękania tynków, problemów z otwieraniem drzwi czy okien, a w skrajnych przypadkach nawet do awarii konstrukcji. Dlatego tak ważne jest przestrzeganie norm.
Jak zmniejszyć ugięcie belek?
Aby ograniczyć ugięcie, można zwiększyć wysokość belki lub zmniejszyć jej rozpiętość. Stosowanie drewna o wyższej klasie wytrzymałości także pozwala na redukcję ugięcia. W niektórych przypadkach skuteczne jest zastosowanie wstępnego wygięcia belki w górę.
Praktyczne porady dla konstruktorów:
- Używaj belek o większej wysokości zamiast szerokości
- Rozważ zastosowanie belek kompozytowych lub z drewna klejonego
- Projektuj dodatkowe podpory pośrednie, jeśli to możliwe
Klucz do solidnej konstrukcji: Dobór odpowiednich wymiarów belek drewnianych
Wymiary belek drewnianych to fundament stabilnej i bezpiecznej konstrukcji. Od właściwego doboru przekroju, długości i rozstawu zależy nie tylko nośność, ale także trwałość całego budynku. Pamiętaj, że optymalne proporcje to 5:7, a maksymalne ugięcie nie powinno przekraczać 1/300 rozpiętości.
Wybierając między drewnem litym a klejonym, weź pod uwagę planowane obciążenia i rozpiętości. BSH oferuje większe możliwości wymiarowe i lepszą stabilność, co sprawdza się w wymagających projektach. Niezależnie od wyboru, zawsze przestrzegaj norm budowlanych i konsultuj się z ekspertami przy nietypowych rozwiązaniach.
Prawidłowe wymiary belek drewnianych to nie tylko kwestia techniczna, ale także ekonomiczna. Odpowiedni dobór pozwala zoptymalizować zużycie materiału, zapewniając jednocześnie bezpieczeństwo i funkcjonalność konstrukcji. Mądre projektowanie to sztuka równowagi między wytrzymałością, kosztem a estetyką.
