Zbrojenie belek to jeden z najważniejszych elementów wpływających na trwałość i bezpieczeństwo konstrukcji budynków. Odpowiednie zaprojektowanie i wykonanie zbrojenia ma kluczowe znaczenie dla zapewnienia wytrzymałości belek na różnego rodzaju obciążenia. Wymagania dotyczące zbrojenia są ściśle określone w normach budowlanych, a ich przestrzeganie pozwala uniknąć poważnych błędów konstrukcyjnych.
W praktyce oznacza to, że zarówno średnica prętów zbrojeniowych, jak i sposób ich rozmieszczenia muszą być dokładnie zaplanowane. Szczególną uwagę należy zwrócić na zbrojenie główne, które w belkach rozciąganych powinno mieć średnicę co najmniej 8 mm, a w belkach ściskanych – 12 mm. Dodatkowo, ważne jest prawidłowe doprowadzenie prętów do podpór oraz zastosowanie odpowiednich strzemion, które zapewniają stabilność całej konstrukcji.
Kluczowe wnioski:- Średnica zbrojenia głównego w belkach rozciąganych powinna wynosić co najmniej 8 mm, a w belkach ściskanych – 12 mm.
- W belkach żelbetowych co najmniej 1/3 prętów zbrojenia dolnego musi być doprowadzona bez odgięć do podpory, przy czym nie może być ich mniej niż dwa.
- Strzemiona w belkach wykonywanych na miejscu budowy powinny mieć średnicę co najmniej 4,5 mm, a w belkach prefabrykowanych – 3,0 mm.
- Przestrzeganie norm budowlanych w zakresie zbrojenia belek jest kluczowe dla zapewnienia wytrzymałości i bezpieczeństwa całej konstrukcji.
Podstawowe zasady zbrojenia belek żelbetowych
Zasady zbrojenia belek są kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Nieprawidłowe zbrojenie może prowadzić do pęknięć, a nawet zawalenia się elementów budynku. Dlatego tak ważne jest, aby pręty zbrojeniowe były odpowiednio dobrane i rozmieszczone.
Podstawowa zasada mówi, że zbrojenie musi być dostosowane do rodzaju obciążeń, jakie będzie przenosić belka. W przypadku belek rozciąganych stosuje się pręty o większej średnicy, natomiast w belkach ściskanych kluczowe jest zapewnienie odpowiedniej stabilności. Ważne jest również, aby pręty były równomiernie rozmieszczone, co zapobiega powstawaniu słabych punktów w konstrukcji.
Wymagania normowe dla zbrojenia belek
Normy budowlane precyzyjnie określają wymagania dotyczące zbrojenia belek. Średnica prętów zbrojeniowych w belkach rozciąganych nie może być mniejsza niż 8 mm, a w belkach ściskanych – 12 mm. Dodatkowo, co najmniej 1/3 prętów zbrojenia dolnego musi być doprowadzona do podpór bez odgięć, co zapewnia lepszą nośność konstrukcji.
Strzemiona, które stabilizują pręty zbrojeniowe, również muszą spełniać określone kryteria. W belkach wykonywanych na miejscu budowy ich średnica nie może być mniejsza niż 4,5 mm, a w belkach prefabrykowanych – 3,0 mm. Przestrzeganie tych norm jest niezbędne, aby uniknąć błędów konstrukcyjnych.
Dobór prętów zbrojeniowych: średnica i rozmieszczenie
Dobór odpowiedniej średnicy prętów zbrojeniowych zależy od rodzaju belki i obciążeń, jakie będzie przenosić. W belkach rozciąganych zaleca się stosowanie prętów o średnicy co najmniej 8 mm, natomiast w belkach ściskanych – 12 mm. W przypadku bardziej skomplikowanych konstrukcji warto skonsultować się z projektantem.
Równomierne rozmieszczenie prętów zbrojeniowych jest równie ważne jak ich średnica. Pręty powinny być ułożone w taki sposób, aby zapewnić równomierne przenoszenie obciążeń. Odstępy między prętami nie mogą być zbyt duże, ponieważ może to osłabić konstrukcję.
| Element zbrojenia | Minimalna średnica |
| Pręty główne (belki rozciągane) | 8 mm |
| Pręty główne (belki ściskane) | 12 mm |
| Strzemiona (belki na miejscu budowy) | 4,5 mm |
| Strzemiona (belki prefabrykowane) | 3,0 mm |
Czytaj więcej: Styropian 20 cm ile m² w paczce: Kluczowe informacje o izolacji budowlanej
Typowe błędy w zbrojeniu belek i jak ich unikać
Błędy w zbrojeniu belek mogą prowadzić do poważnych konsekwencji, takich jak pęknięcia czy nawet zawalenie się konstrukcji. Jednym z najczęstszych błędów jest stosowanie prętów o niewłaściwej średnicy, co osłabia nośność belki. Innym problemem jest nieprawidłowe rozmieszczenie prętów, które może powodować nierównomierne przenoszenie obciążeń.
Aby uniknąć tych błędów, należy dokładnie przestrzegać zasad zbrojenia belek określonych w normach budowlanych. Przede wszystkim, zawsze sprawdzaj średnicę prętów i ich rozmieszczenie zgodnie z projektem. Dodatkowo, warto regularnie kontrolować jakość wykonania zbrojenia na budowie, aby wyeliminować ewentualne błędy na wczesnym etapie.

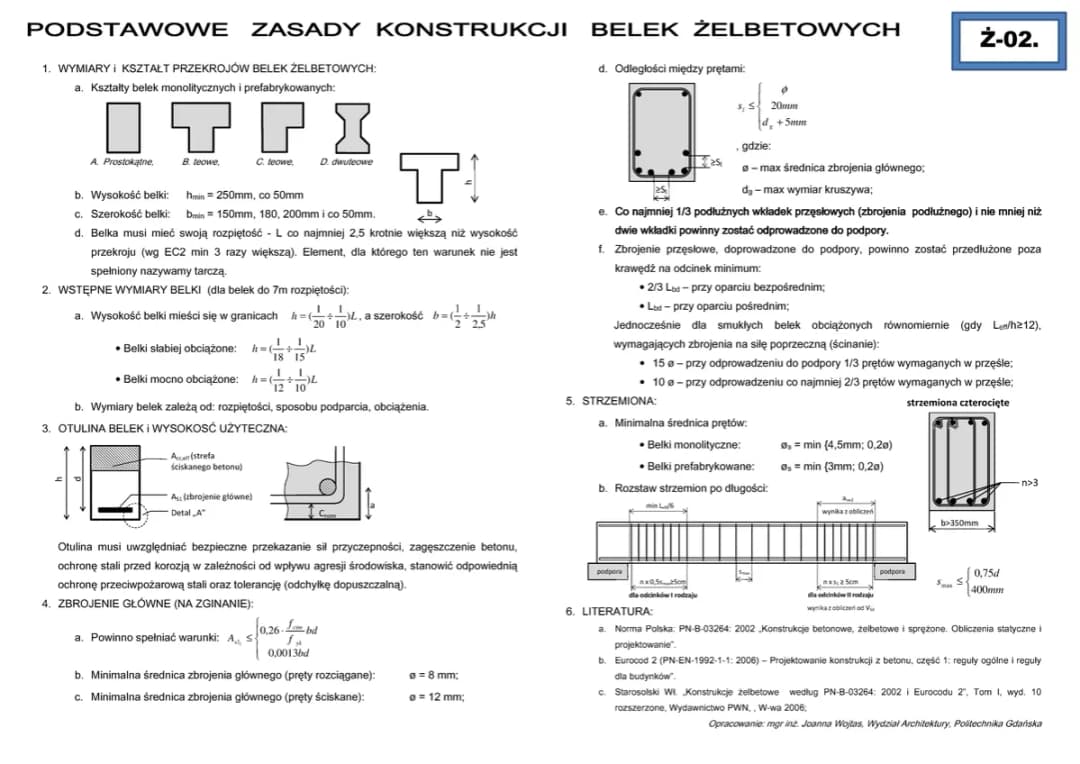

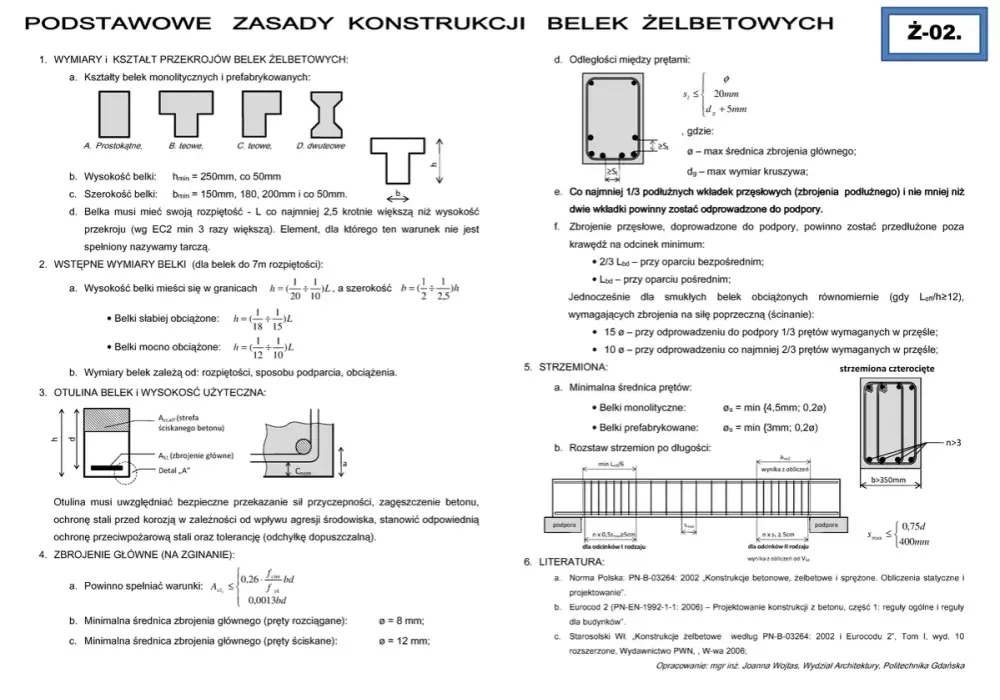

Schematy zbrojenia belek: praktyczne przykłady
Schematy zbrojenia belek są niezbędne do prawidłowego wykonania konstrukcji. Pokazują one, jak rozmieszczone są pręty główne, strzemiona oraz dodatkowe zbrojenie. Dzięki temu można uniknąć błędów związanych z niewłaściwym ułożeniem prętów.
Kluczowe elementy schematów zbrojenia to:
- Dokładne rozmieszczenie prętów głównych wzdłuż belki.
- Prawidłowe ułożenie strzemion, które stabilizują pręty zbrojeniowe.
- Dodatkowe zbrojenie w miejscach szczególnie narażonych na obciążenia, np. przy podporach.
Projektowanie zbrojenia zgodnie z obciążeniami
Projektowanie zbrojenia belek wymaga uwzględnienia różnych rodzajów obciążeń. Belki mogą być narażone na obciążenia stałe, takie jak ciężar własny, oraz zmienne, np. ruch ludzi czy sprzętu. Każde z tych obciążeń wpływa na wybór średnicy prętów i ich rozmieszczenie.
W praktyce oznacza to, że projektant musi dokładnie przeanalizować, jakie siły będą działać na belkę. Dzięki temu można dobrać odpowiednie zbrojenie, które zapewni bezpieczeństwo i trwałość konstrukcji. Pamiętaj, że przestrzeganie zasad zbrojenia belek jest kluczowe dla prawidłowego funkcjonowania całego budynku.
- 5 najczęstszych błędów w zbrojeniu belek:
- Stosowanie prętów o niewłaściwej średnicy.
- Nieprawidłowe rozmieszczenie prętów zbrojeniowych.
- Brak odpowiedniej liczby strzemion.
- Niedoprowadzenie prętów do podpór zgodnie z normami.
- Brak kontroli jakości wykonania zbrojenia na budowie.
Bezpieczeństwo konstrukcji zaczyna się od prawidłowego zbrojenia
W artykule podkreśliliśmy, że prawidłowe zbrojenie belek jest kluczowe dla bezpieczeństwa i trwałości konstrukcji. Omówiliśmy najczęstsze błędy, takie jak stosowanie prętów o niewłaściwej średnicy czy nieprawidłowe rozmieszczenie zbrojenia, które mogą prowadzić do poważnych konsekwencji, w tym pęknięć i zawaleń. Przykłady te pokazują, jak ważne jest przestrzeganie norm budowlanych i dokładne planowanie zbrojenia.
Zwracamy również uwagę na znaczenie schematów zbrojenia, które pomagają uniknąć błędów w rozmieszczeniu prętów głównych i strzemion. Dzięki nim można zapewnić równomierne przenoszenie obciążeń i stabilność konstrukcji. Dodatkowo, podkreśliliśmy, że projektowanie zbrojenia musi uwzględniać różne rodzaje obciążeń, co jest kluczowe dla prawidłowego funkcjonowania belek.
Podsumowując, unikanie błędów w zbrojeniu wymaga nie tylko wiedzy technicznej, ale także regularnej kontroli jakości wykonania. Współpraca z doświadczonym projektantem i ścisłe przestrzeganie norm to podstawa bezpiecznej i trwałej konstrukcji.
