Płatew kalenicowa to kluczowy element konstrukcji dachowej. Znajduje się w szczycie dachu. Jej główne zadanie to przenoszenie obciążeń z pokrycia i stabilizacja więźby. Może być drewniana lub stalowa. Płatew kalenicowa bez podparcia stosuje się w dachach o mniejszych rozpiętościach. Nie wymaga wtedy dodatkowych słupów. Jej obecność zależy od projektu i wymagań nośności.
W budownictwie wyróżnia się kilka typów płatwi. Oprócz kalenicowej są też pośrednie i stropowe. Każda pełni ważną rolę w konstrukcji dachu. Decyzja o zastosowaniu płatwi bez podparcia wymaga starannego przemyślenia. Czasem można z niej zrezygnować, jeśli dach ma pełne deskowanie. Jednak w niektórych przypadkach jest niezbędna dla stabilności.
Najważniejsze informacje:- Płatew kalenicowa przenosi obciążenia i stabilizuje konstrukcję dachu
- Bez podparcia stosuje się ją w dachach o mniejszych rozpiętościach
- Może być zbędna przy pełnym deskowaniu dachu
- Jej zastosowanie wymaga dokładnej analizy projektu
- W niektórych przypadkach konieczne są dodatkowe elementy usztywniające
Czym jest płatew kalenicowa i jakie pełni funkcje?

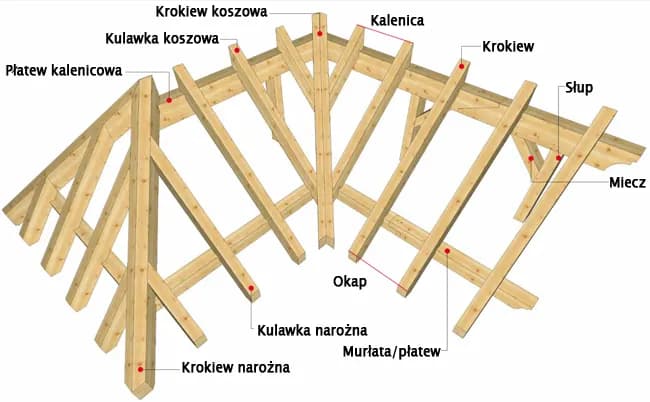

Płatew kalenicowa to kluczowy element konstrukcji dachowej, umieszczony na szczycie dachu. Pełni rolę belki podtrzymującej krokwie i stabilizującej całą więźbę.
W konstrukcji dachu, płatew kalenicowa ma kilka istotnych funkcji. Przede wszystkim przenosi obciążenia z pokrycia dachowego na ściany nośne budynku. Dodatkowo usztywnia całą konstrukcję, co jest szczególnie ważne przy większych rozpiętościach. Zapewnia też równomierny rozkład sił na wszystkie krokwie.
Kluczowe zadania płatwi kalenicowej to:
- Przenoszenie obciążeń z dachu na konstrukcję nośną
- Stabilizacja i usztywnienie więźby dachowej
- Zapewnienie równomiernego rozkładu sił na krokwie
Kiedy można zastosować płatew kalenicową bez podparcia?
Płatew kalenicowa bez podparcia może być stosowana w dachach o mniejszych rozpiętościach. Takie rozwiązanie sprawdza się, gdy konstrukcja jest odpowiednio zaprojektowana i nie wymaga dodatkowych słupów. Kluczowe jest tu dokładne obliczenie obciążeń i dobór odpowiednich materiałów.
Możliwość rezygnacji z podparcia zależy też od kąta nachylenia dachu i rodzaju pokrycia. Dachy o większym nachyleniu i lżejszym pokryciu są bardziej predysponowane do zastosowania kalenicy bez podpór. Ważna jest też jakość użytych materiałów i precyzja wykonania.
Czynniki wpływające na możliwość rezygnacji z podparcia:
- Rozpiętość dachu (im mniejsza, tym łatwiej zrezygnować z podparcia)
- Kąt nachylenia połaci dachowych
- Rodzaj i ciężar pokrycia dachowego
- Jakość i wytrzymałość użytych materiałów
- Dokładność obliczeń konstrukcyjnych
Czytaj więcej: Podbitka z blachy płaskiej: zalety, rodzaje i montaż - poradnik
Jakie są zalety i wady płatwi kalenicowej bez podparcia?
Zastosowanie płatwi kalenicowej bez słupów ma swoje plusy. Przede wszystkim pozwala na lepsze wykorzystanie przestrzeni poddasza. Eliminacja słupów ułatwia aranżację wnętrza i daje większą swobodę projektową. To rozwiązanie często obniża też koszty materiałów.
Jednak konstrukcja dachu bez podparcia niesie ze sobą pewne wyzwania. Wymaga precyzyjnych obliczeń i doboru odpowiednio wytrzymałych materiałów. Istnieje też ryzyko większych ugięć konstrukcji pod wpływem obciążeń, szczególnie przy większych rozpiętościach.
| Zalety | Wady |
|---|---|
| Lepsze wykorzystanie przestrzeni | Konieczność precyzyjnych obliczeń |
| Swoboda aranżacji wnętrza | Ryzyko większych ugięć |
| Potencjalne oszczędności materiałowe | Ograniczenia w rozpiętości dachu |
| Estetyka wnętrza | Wyższe wymagania co do jakości materiałów |
Jak brak podparcia wpływa na stabilność konstrukcji?
Brak podparcia płatwi kalenicowej zmienia rozkład sił w konstrukcji dachu. Obciążenia są przenoszone głównie przez krokwie i inne elementy więźby. Wymaga to odpowiedniego wzmocnienia tych elementów, aby zapewnić stabilność całości. Kluczowe jest również dokładne połączenie krokwi w kalenicy.
Potencjalne ryzyka obejmują większe ugięcia konstrukcji oraz zwiększone naprężenia w punktach połączeń. W skrajnych przypadkach może to prowadzić do odkształceń dachu lub nawet uszkodzeń pokrycia.
Alternatywne metody zapewnienia stabilności dachu
Jedną z alternatyw dla podparcia płatwi jest zastosowanie pełnego deskowania. Takie rozwiązanie znacząco usztywnia konstrukcję, rozkładając obciążenia na większą powierzchnię. Pełne deskowanie dodatkowo chroni przed wiatrem i wilgocią.
Inne rozwiązania konstrukcyjne to:
- Zastosowanie jętek - poziomych belek łączących przeciwległe krokwie
- Użycie kratownic dachowych - zwiększają sztywność całej konstrukcji
- Wzmocnienie połączeń krokwi - np. przez zastosowanie specjalnych łączników
- Wykorzystanie nowoczesnych materiałów kompozytowych o wysokiej wytrzymałości
Jak dobrać odpowiednie wymiary elementów konstrukcyjnych?
Brak podparcia płatwi wpływa na dobór krokwi. Wymagane są zazwyczaj elementy o większym przekroju lub wyższej klasie wytrzymałości. Kluczowe jest precyzyjne obliczenie obciążeń i dobranie odpowiednich wymiarów, uwzględniając specyfikę konkretnego projektu.
Rozstaw płatwi pośrednich również ma znaczenie. Mniejszy rozstaw może częściowo kompensować brak podparcia kalenicy, ale zwiększa ilość użytego materiału. Optymalizacja tego parametru jest kluczowa dla efektywności konstrukcji.
Metody zwiększania sztywności konstrukcji bez podparcia
Zastosowanie mieczy to skuteczny sposób na zwiększenie sztywności. Miecze to ukośne elementy łączące krokwie z płatwiami lub murłatami. Przenoszą one część obciążeń, odciążając tym samym kalenicę.
Kleszcze to poziome belki łączące przeciwległe krokwie. Zwiększają one stabilność konstrukcji, zapobiegając rozsuwaniu się krokwi pod wpływem obciążeń. Są szczególnie efektywne w dachach o większym nachyleniu.
Inne techniki usztywniania to:
- Zastosowanie stężeń wiatrowych
- Użycie płyt OSB lub sklejki jako poszycia
- Wzmocnienie połączeń za pomocą specjalistycznych łączników stalowych
Projektowanie dachu z płatwią kalenicową bez podparcia
Proces projektowy więźby dachowej bez słupów wymaga szczególnej uwagi. Zaczyna się od dokładnej analizy obciążeń, uwzględniającej ciężar pokrycia, obciążenie śniegiem i wiatrem. Następnie dobiera się odpowiednie przekroje elementów konstrukcyjnych. Kluczowe jest też zaprojektowanie stabilnych połączeń między elementami. Cały proces powinien być poparty dokładnymi obliczeniami i, w razie potrzeby, symulacjami komputerowymi.
Zalecenia dla projektantów:
- Przeprowadź dokładną analizę obciążeń
- Dobierz materiały o odpowiedniej wytrzymałości
- Zaplanuj skuteczne systemy usztywniające konstrukcję
- Zwróć szczególną uwagę na połączenia elementów
- Rozważ zastosowanie nowoczesnych technik modelowania 3D
- Skonsultuj projekt z doświadczonym konstruktorem
Jakie są ograniczenia stosowania płatwi bez podparcia?
Maksymalne rozpiętości dla rozwiązań kalenicowych bez podparcia zazwyczaj nie przekraczają 8-10 metrów. Przy większych odległościach ryzyko ugięć i naprężeń znacząco wzrasta, co może zagrażać stabilności konstrukcji.
Kąt nachylenia dachu również wpływa na możliwość zastosowania płatwi bez podparcia. Dachy o większym nachyleniu (powyżej 30-35 stopni) są generalnie bardziej predysponowane do takich rozwiązań, ze względu na korzystniejszy rozkład sił.
Porównanie rozwiązań z podparciem i bez podparcia
Stabilność konstrukcji z podparciem jest zazwyczaj wyższa. Płatew kalenicowa bez podparcia wymaga zastosowania dodatkowych metod usztywnienia. Jednak rozwiązanie bez podparcia daje większą swobodę w aranżacji przestrzeni poddasza. Kluczowe jest tu dostosowanie wyboru do konkretnych potrzeb i warunków projektu.
Pod względem ekonomicznym, rozwiązanie bez podparcia może być tańsze w realizacji, ze względu na mniejszą ilość materiału. Jednak koszty mogą wzrosnąć przy konieczności zastosowania droższych, bardziej wytrzymałych materiałów lub dodatkowych systemów usztywniających.
| Cecha | Z podparciem | Bez podparcia |
|---|---|---|
| Stabilność konstrukcji | Wyższa | Wymaga dodatkowych wzmocnień |
| Wykorzystanie przestrzeni | Ograniczone | Pełna swoboda |
| Koszt materiałów | Wyższy (więcej elementów) | Potencjalnie niższy |
| Złożoność montażu | Prostsza | Bardziej skomplikowana |
| Maksymalna rozpiętość | Większa | Ograniczona |
| Elastyczność projektowa | Mniejsza | Większa |
Płatew kalenicowa bez podparcia - klucz do nowoczesnych rozwiązań dachowych
Płatew kalenicowa bez podparcia to innowacyjne rozwiązanie w konstrukcji dachów, które oferuje wiele korzyści, ale też stawia przed projektantami i wykonawcami specyficzne wyzwania. Pozwala na lepsze wykorzystanie przestrzeni poddasza i daje większą swobodę aranżacyjną, co jest szczególnie cenione w nowoczesnym budownictwie.
Stosowanie tego rozwiązania wymaga jednak precyzyjnych obliczeń i starannego doboru materiałów. Kluczowe jest zrozumienie ograniczeń, takich jak maksymalna rozpiętość dachu czy wpływ kąta nachylenia połaci. Projektanci muszą również uwzględnić alternatywne metody usztywnienia konstrukcji, takie jak pełne deskowanie czy zastosowanie mieczy i kleszczy.
Wybór między konstrukcją dachu bez podparcia a tradycyjnym rozwiązaniem z podparciem powinien być oparty na dokładnej analizie potrzeb konkretnego projektu, uwzględniającej zarówno aspekty techniczne, jak i ekonomiczne. Niezależnie od wybranego rozwiązania, kluczowe jest zapewnienie stabilności i bezpieczeństwa konstrukcji dachowej.
