Obliczanie ciężaru śniegu na dachu to kluczowy element zapewnienia bezpieczeństwa budynków. Proces ten wymaga uwzględnienia wielu czynników, takich jak rodzaj dachu, lokalizacja i warunki atmosferyczne. Prawidłowe obliczenia pomagają uniknąć ryzyka zawalenia się konstrukcji pod nadmiernym obciążeniem.
Przy szacowaniu obciążenia śniegiem bierze się pod uwagę ciężar objętościowy śniegu, który zmienia się w zależności od jego stanu i czasu zalegania. Do obliczeń wykorzystuje się wzór z normy PN-EN 1991-1-3, uwzględniający różne współczynniki wpływające na ostateczny wynik.
Najważniejsze informacje:- Ciężar objętościowy śniegu waha się od 1 kN/m³ (świeży) do 4 kN/m³ (mokry)
- Obliczenia uwzględniają współczynniki kształtu dachu, ekspozycji i termiczny
- Regularne monitorowanie pokrywy śnieżnej jest kluczowe dla bezpieczeństwa
- Do pomiarów można wykorzystać śniegomierze objętościowe i wagowe
- Automatyczne systemy pomiarowe zwiększają dokładność danych
Znaczenie obliczania ciężaru śniegu na dachu
Obliczanie ciężaru śniegu na dachu jest kluczowym elementem bezpieczeństwa budowlanego. Nieuwzględnienie tego obciążenia może prowadzić do poważnych konsekwencji, takich jak uszkodzenia konstrukcji, a w skrajnych przypadkach - zawalenie się budynku. Prawidłowa kalkulacja masy śniegu na konstrukcji pozwala na odpowiednie zaprojektowanie i wzmocnienie dachu, co zapewnia bezpieczeństwo mieszkańców i unikanie kosztownych napraw.
Zimą, gdy śnieg zalega na dachach, jego ciężar może znacząco wpłynąć na stabilność całej struktury. Dlatego tak ważne jest, aby wyznaczanie obciążenia śniegowego było przeprowadzane regularnie, szczególnie w regionach o obfitych opadach śniegu. Ignorowanie tego aspektu może prowadzić do tragicznych w skutkach błędów konstrukcyjnych.
Czynniki wpływające na ciężar pokrywy śnieżnej
Ciężar pokrywy śnieżnej na budynku zależy od wielu czynników. Kształt dachu ma ogromne znaczenie - płaskie dachy zatrzymują więcej śniegu niż strome. Lokalizacja budynku wpływa na ilość opadów i rodzaj śniegu, który się na nim gromadzi.
Warunki atmosferyczne, takie jak temperatura i wilgotność powietrza, determinują gęstość śniegu. Mokry śnieg jest znacznie cięższy od puszystego. Wiatr może powodować nierównomierne rozkładanie się śniegu na dachu, tworząc miejsca o zwiększonym obciążeniu.
Czas zalegania śniegu również wpływa na jego ciężar. Świeży śnieg jest lżejszy, ale z czasem osiada i staje się gęstszy, co zwiększa obciążenie konstrukcji dachu.
- Kształt i nachylenie dachu
- Lokalizacja geograficzna budynku
- Temperatura i wilgotność powietrza
- Siła i kierunek wiatru
- Czas zalegania śniegu na dachu
Czytaj więcej: Podbitka z blachy płaskiej: zalety, rodzaje i montaż - poradnik
Wartości ciężaru objętościowego śniegu
Znajomość ciężaru objętościowego śniegu jest kluczowa przy obliczaniu obciążenia śniegiem dachu. Wartości te różnią się znacząco w zależności od rodzaju śniegu i czasu jego zalegania na konstrukcji.
| Rodzaj śniegu | Ciężar objętościowy (kN/m³) |
|---|---|
| Świeży | 1,0 |
| Osiadły (kilka dni) | 2,0 |
| Stary (kilka tygodni) | 2,5-3,5 |
| Mokry | 4,0 |
Wzór na obliczanie obciążenia śniegiem

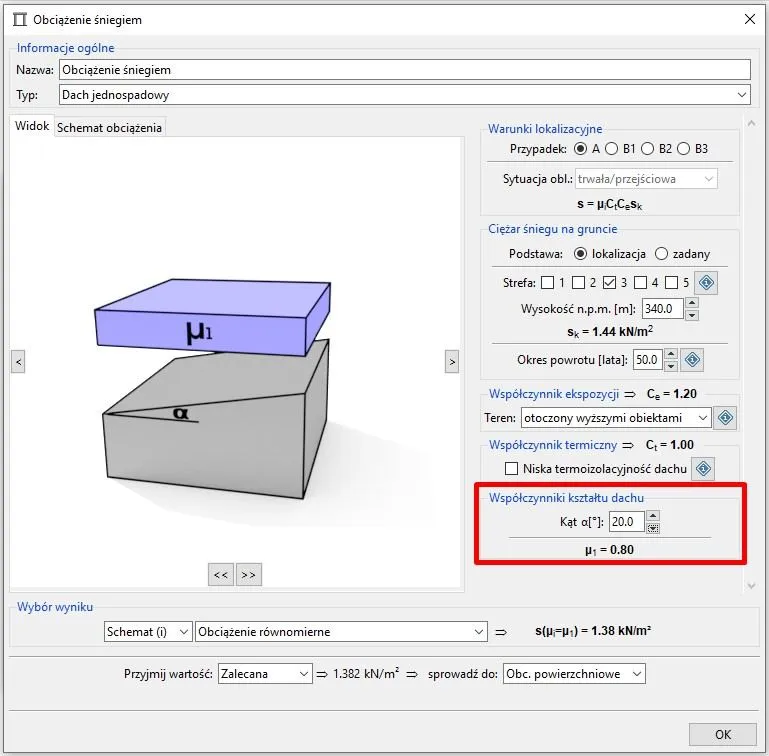

Do obliczania ciężaru śniegu na dachu stosuje się wzór z normy PN-EN 1991-1-3: s = μi Ce Ct sk. W tym równaniu 's' oznacza charakterystyczne obciążenie śniegiem na dachu, 'μi' to współczynnik kształtu dachu, 'Ce' - współczynnik ekspozycji, 'Ct' - współczynnik termiczny, a 'sk' - charakterystyczne obciążenie śniegiem gruntu.
Każdy z tych współczynników ma istotny wpływ na końcowy wynik obliczeń. Prawidłowe ich określenie wymaga uwzględnienia specyfiki budynku i jego otoczenia. Dzięki temu wzorowi możemy precyzyjnie wyliczyć nacisk śniegu na dach, co jest kluczowe dla bezpieczeństwa konstrukcji.
Dla dachu jednospadowego o kącie nachylenia 20°, zlokalizowanego w Krakowie (strefa III):
μi = 0,8 (dla dachu o nachyleniu 20°)
Ce = 1,0 (normalne warunki)
Ct = 1,0 (brak szczególnych warunków termicznych)
sk = 1,6 kN/m² (dla strefy III)
s = 0,8 * 1,0 * 1,0 * 1,6 = 1,28 kN/m²

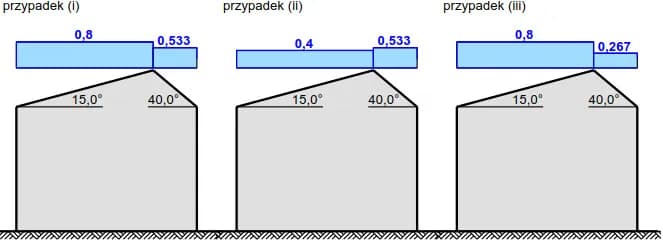

Współczynnik kształtu dachu (μi)
Współczynnik kształtu dachu (μi) jest kluczowym elementem w obliczaniu ciężaru śniegu na dachu. Jego wartość zależy od kąta nachylenia połaci dachowej. Dla dachów płaskich i lekko nachylonych (do 30°) przyjmuje się wyższe wartości, gdyż śnieg łatwiej się na nich gromadzi.
Przy większych kątach nachylenia wartość μi maleje, ponieważ część śniegu zsuwa się z dachu. Dla dachów o nachyleniu powyżej 60° współczynnik ten wynosi 0, co oznacza, że teoretycznie śnieg nie powinien się na nich utrzymywać.
Współczynnik ekspozycji (Ce)
Współczynnik ekspozycji (Ce) uwzględnia wpływ otoczenia budynku na gromadzenie się śniegu. W obszarach otwartych, gdzie wiatr może swobodnie zdmuchiwać śnieg z dachu, przyjmuje się niższe wartości Ce. Natomiast dla budynków osłoniętych, np. w gęstej zabudowie miejskiej lub wśród drzew, Ce będzie wyższe, co zwiększa obliczone obciążenie śniegiem.
Współczynnik termiczny (Ct)
Współczynnik termiczny (Ct) bierze pod uwagę wpływ izolacji termicznej dachu na topnienie śniegu. Dla większości budynków przyjmuje się wartość 1,0. Jednak w przypadku dachów o wysokiej przepuszczalności cieplnej, np. szklarni, Ct może być niższy, co zmniejsza obliczone obciążenie śniegiem ze względu na szybsze topnienie pokrywy śnieżnej.
Charakterystyczne obciążenie śniegiem gruntu (sk)
Charakterystyczne obciążenie śniegiem gruntu (sk) to kluczowy parametr w obliczaniu ciężaru śniegu na dachu. Jego wartość zależy od strefy obciążenia śniegiem, w której znajduje się budynek. Polska podzielona jest na pięć takich stref, od I do V, gdzie strefa I ma najniższe wartości sk, a strefa V - najwyższe.
Wartości sk dla poszczególnych stref są określone w Polskiej Normie i wahają się od 0,7 kN/m² dla strefy I do 1,6 kN/m² dla strefy V. Przy wyliczaniu nacisku śniegu na dach należy uwzględnić również wysokość nad poziomem morza, która może zwiększyć wartość sk w górskich regionach kraju.
Metody pomiaru ciężaru śniegu na dachu
Precyzyjny pomiar ciężaru pokrywy śnieżnej na budynku jest kluczowy dla bezpieczeństwa konstrukcji. Istnieją różne metody pomiaru, od prostych ręcznych technik po zaawansowane systemy elektroniczne. Wybór metody zależy od wielkości dachu, dostępności sprzętu i wymaganej dokładności pomiarów.
Najprostsza metoda polega na pobraniu próbki śniegu o znanej powierzchni i zmierzeniu jej wagi. Bardziej zaawansowane techniki wykorzystują specjalistyczne urządzenia, takie jak śniegomierze wagowe czy ultradźwiękowe czujniki grubości pokrywy śnieżnej. Niektóre nowoczesne budynki są wyposażone w systemy ciągłego monitoringu obciążenia śniegiem.
Warto pamiętać, że pomiary powinny być wykonywane w kilku reprezentatywnych punktach dachu, aby uwzględnić nierównomierności w rozkładzie śniegu. Regularność pomiarów jest również istotna, szczególnie podczas intensywnych opadów śniegu lub przy zmiennych warunkach atmosferycznych.
- Metoda próbki wagowej - pobieranie i ważenie próbek śniegu z określonej powierzchni dachu
- Użycie śniegomierzy - specjalistycznych urządzeń do pomiaru ciężaru i grubości pokrywy śnieżnej
- Systemy ciągłego monitoringu - elektroniczne czujniki mierzące obciążenie dachu w czasie rzeczywistym
Normy budowlane dotyczące obciążenia śniegiem
W Polsce obliczanie ciężaru śniegu na dachu musi być zgodne z obowiązującymi normami budowlanymi. Podstawowym dokumentem jest Polska Norma PN-EN 1991-1-3, która jest częścią Eurokodu 1. Norma ta określa metodologię obliczeń i wartości charakterystyczne obciążenia śniegiem dla różnych regionów kraju.
Oprócz norm krajowych, projektanci muszą uwzględniać również lokalne przepisy budowlane, które mogą wprowadzać dodatkowe wymagania dotyczące obliczania obciążenia śniegiem dachu. Ważne jest, aby być na bieżąco z aktualizacjami norm, ponieważ zmiany klimatyczne mogą wpływać na wartości obciążeń przyjmowane w obliczeniach.
| Norma | Zastosowanie |
|---|---|
| PN-EN 1991-1-3 | Ogólne zasady obliczania obciążenia śniegiem |
| PN-EN 1990 | Podstawy projektowania konstrukcji |
| PN-80/B-02010 | Obciążenia w obliczeniach statycznych - Obciążenie śniegiem |
Praktyczne wskazówki do obliczeń
Przy obliczaniu ciężaru śniegu na dachu, kluczowe jest uwzględnienie lokalnych warunków klimatycznych. Sprawdź historyczne dane meteorologiczne dla twojej lokalizacji, aby lepiej oszacować potencjalne obciążenie. Pamiętaj, że ekstremalne zjawiska pogodowe mogą znacząco wpłynąć na wyniki obliczeń.
Nie zapomnij o uwzględnieniu nietypowych kształtów dachu czy elementów architektonicznych, które mogą powodować gromadzenie się śniegu w określonych miejscach. Doły, załamania czy przeszkody na dachu mogą znacząco zwiększyć lokalne obciążenie śniegiem.
Regularne inspekcje dachu, szczególnie po intensywnych opadach śniegu, są niezbędne dla bezpieczeństwa budynku. Jeśli zauważysz oznaki przeciążenia, takie jak ugięcia konstrukcji czy pękanie elementów dachu, natychmiast podejmij działania zaradcze. W razie wątpliwości, zawsze konsultuj się z doświadczonym inżynierem budownictwa.
Nigdy nie lekceważ obciążenia śniegiem, nawet jeśli twój region nie jest znany z obfitych opadów. Klimat się zmienia, a nietypowe zjawiska pogodowe stają się coraz częstsze. Lepiej przeszacować obciążenie niż narazić konstrukcję na uszkodzenie.
Monitorowanie ciężaru śniegu w czasie rzeczywistym
Systemy ciągłego monitoringu ciężaru śniegu na dachu stają się coraz popularniejsze, szczególnie w przypadku dużych obiektów komercyjnych czy przemysłowych. Takie rozwiązania pozwalają na bieżąco śledzić zmiany obciążenia konstrukcji, co umożliwia szybką reakcję w przypadku przekroczenia bezpiecznych wartości.
Nowoczesne systemy wykorzystują czujniki tensometryczne, które mierzą odkształcenia elementów konstrukcyjnych dachu. Dane z czujników są przesyłane do centralnej jednostki, która analizuje je w czasie rzeczywistym. W przypadku wykrycia niebezpiecznych wartości, system może automatycznie alarmować odpowiednie służby lub uruchamiać systemy odśnieżające.
- Ciągła kontrola obciążenia dachu, nawet w nocy i podczas weekendów
- Możliwość szybkiej reakcji na nagłe zmiany warunków atmosferycznych
- Redukcja ryzyka katastrofy budowlanej związanej z przeciążeniem dachu
- Optymalizacja kosztów utrzymania budynku poprzez precyzyjne planowanie odśnieżania
Kluczowe aspekty bezpiecznego obliczania ciężaru śniegu na dachu
Obliczanie ciężaru śniegu na dachu to niezbędny element zapewnienia bezpieczeństwa budynków, szczególnie w regionach o obfitych opadach śniegu. Proces ten wymaga uwzględnienia wielu czynników, takich jak kształt dachu, lokalizacja budynku i warunki atmosferyczne. Stosowanie odpowiednich norm budowlanych i wzorów matematycznych pozwala na precyzyjne wyliczanie nacisku śniegu na dach.
Regularne pomiary i monitoring ciężaru pokrywy śnieżnej na budynku są kluczowe dla zapobiegania potencjalnym uszkodzeniom konstrukcji. Nowoczesne technologie, takie jak systemy ciągłego monitoringu, umożliwiają szybką reakcję na zmieniające się warunki. Pamiętajmy, że właściwe obliczanie obciążenia śniegiem dachu to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa mieszkańców i użytkowników budynków.
